LW36-72.5/1600-31.5六氟化硫斷路器
-
產品概述:
LW36-126/T3150-40型戶外自能式高壓SF6斷路器亦稱第三代SF6斷路器，其采用獨特自能滅弧原理，在整個斷路器開斷電流范圍內都具有良好的滅弧效果，并且充分利用電弧自身的能量來熄滅電弧，所以操動功小，機械壽命高，可達6000次，因而從整體上提高了斷路器的可靠性
用途和適用范圍：
LW36-72.5（G）/T3150-31.5、LW36-126（G）/T3150-40高壓六氟化硫交流斷路器適用于交流50Hz，66kV、110kV的電力系統中，是電力系統的控制和保護設備，也可作為聯絡斷路器使用。
標準和主要特點：
斷路器符合GB1984-2003《高壓交流斷路器》和IEC 62271-100《高壓交流斷路器》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用DCT-126P型彈簧操動機構，具有開斷能力強，操作功小，可靠性高的特點。
特別說明：
本說明書適用于LW36-72.5～126（G）型戶外自能式六氟化硫高壓交流斷路器，它詳細描述了斷路器安裝使用和維護的有關內容，以及在此過程中需注意的安全規范和可能出現的危險。任何操作人員在安裝和使用斷路器前需仔細閱讀本說明書，在確保熟悉相關內容后方可操作。如果仍有疑問請與制造商聯系。
正常使用環境條件符合以下規定：
a）周圍空氣溫度 -25℃（-40℃）～+40℃；
b）海拔高度 ≤2500m（2000m）；
c）風速 ≤34m/s；
d）日溫差 ≤25℃；
e）日照強度 ≤1000W/m；
f）抗震水平 抗地震烈度8度：水平加速度0.2g，垂直加速度0.1g；
g）覆冰厚度 ≤10mm；
h）空氣污穢程度 不超過GB/T 5582中的Ⅳ級；
i）安裝場合 戶外。
注：括號內數值為斷路器氣壓為0.33MPa時的參數。
如果用戶有特殊使用環境條件要求，可與制造商另行協商。
產品的結構特點：

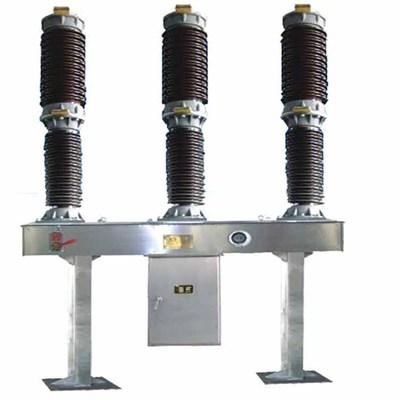

斷路器采用三極瓷套支柱式結構，三個極柱安裝在共同的基座上。極柱上部為滅弧室，下部為支柱瓷套。基座內裝有三相聯動的傳動系統和三極柱SF6氣體連通的管路系統及SF6氣體密度控制器。控制柜居中吊裝在基座下面，柜內有三極共同配用的一個彈簧操動機構和控制單元。機構的輸出桿與B極的外拐臂相連，再通過水平連桿進行三極機械聯動操作。
斷路器以SF6氣體為絕緣和滅弧介質，運行時斷路器三極內SF6氣體相互連通，并采用指針式密度控制器對其壓力和密度進行監控。由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，使機械效率得到有效提高，最大限度地降低了操作功。
注意：
1、密度控制器所示值為20℃時的壓力值。
2、未接極柱時，密度控制器顯示的數值為氣管內的壓力
