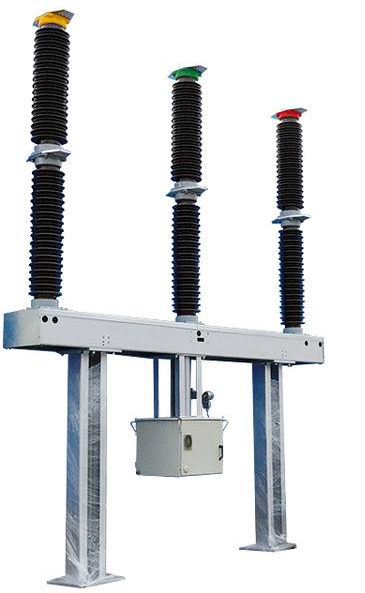

LW38-126氟化硫斷路器
-
產品概述:
1.斷路器的安裝使用和維護的有關內容,以及在此過程中需要注意的安全規范和可能出現的危險。任何操作人員在安裝和使用斷路器前需仔細閱讀本說明書，在確保熟悉相關內容后方可操作。如果仍有疑問或需要更詳細的資料，請與制造商聯系。
2.適用于交流50Hz、126kV的電力系統中，是電力系統的控制和保護設備，也可以作為聯絡斷路器使用。
3.斷路器符合GB1984-2003《高壓交流斷路器》和IEC62271-100-2001《高壓交流斷路器》及QJ/RG.30.03.54-1999《LW36-126自能式斷路器技術條件》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能式滅弧原理，配用新型彈簧操動機構，具有開斷能力強，操作功小，可靠性高的特點。
使用環境條件:
周圍環境溫度 -40oC ～+40oC；
海拔高度 不超過3000m；
風速 不大于34m/s；
日溫差 不大于25oC；
日照強度 不大于0.1w/cm；
月平均相對濕度 不大于90%；
地震加速度 水平不大于0.2g，垂直不大于0.1g；
覆冰厚度 不大于10mm；
空氣污穢程度 不超過GB5582中的Ⅳ級；
安裝場合 戶外。
注：如果用戶有特殊使用環境條件要求，可與制造商另行協商。
結構特點：
斷路器采用三相瓷瓶支柱式結構，為戶外設計，三相配用一個SRCT36-C彈簧操動機構，居中布置，三相連動，故外觀新穎精致。斷路器以SF6氣體作為絕緣和滅弧介質，運行時斷路器三極SF6氣體應連通，并采用指針式密度繼電器對其壓力和密度進行監控。由于采用自能式滅弧原理，且在斷路器運動系統中進行了優化設計，故有效的提高了機械效率，最大限度的降低了操作功。
技術參數：
序號
項目
單位
參數
參數
LW38-126W/
T3150-40
LW38-126W/
T3150-31.5（H）
1
適用環境
正常
高寒地區適用型
2
額定電壓
kV
126
3
額定工頻耐受電壓（1min）
對地
K·230
斷口間
K·(230+73)
4
額定雷電沖擊耐受電壓
對地
K·550
斷口間
K·(550+103)
5
SF6氣體零表壓時的工頻耐受電壓（5min）
K·95
6
額定頻率
Hz
50
7
額定電流
A
3150
8
首開級系數
1.5
9
額定短路開斷電流IK
kA
40
31.5
10
額定短路關合電流（峰值）
100
80
11
額定短路耐受電流
40
31.5
12
額定峰值耐受電流
100
80
13
額定短路持續時間
s
4
14
額定失步開斷電流
kA
10
8
15
近區故障開斷電流
kA
90%Ik ,75%Ik
16
額定線路充電開合電流
A
31.5
17
額定操作順序
O-0.3s-CO-180s-CO
18
主回路電阻
μΩ
≤35
19
額定六氟化硫氣體壓力（20oC表壓）
MPa
0.6
0.45
20
報警/最低功能壓力（20oC表壓）*
0.55±0.015/0.50±0.015
0.40±0.015/0.34±0.015
21
SF6氣體年漏氣率
≤0.5%
22
SF6氣體水分含量（V/V）
ppm
≤150
23
機械壽命
次
6000或10000
24
無線電干擾電平
μV
≤500
25
爬電距離
斷口間
mm
3906/3150
對地
3906/3150
26
每臺充入SF6氣體質量
kg
8
27
每臺斷路器質量
1700
