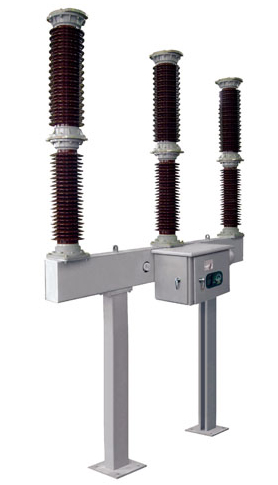

LW36-126/3150-31.5六氟化硫斷路器

•




  產品概述:
  LW36-126高壓六氟化硫斷路器是三相交流、戶外(內)用高壓電力設備。主要用于132kV電力系統的控制和保護，也可以做為聯絡斷路器使用。

  應用范圍:
  主要用于126kV電力系統的控制和保護，也可以做為聯絡斷路器使用。

  主要參數:


  項目		參數
  海拔		1000m		2000m
  環境溫度		-30℃-40℃	-40℃-40℃	-30℃-40℃	-40℃-40℃
  額定電壓		145kV
  額定電流		3150A
  額定短路開斷電流Isc		40kA	31.5kA	40kA	31.5kA
  額定短路關合電流（峰值）		100kA	80kA	100kA	80kA
  額定短時耐受電流（有效值）3s		40kA	31.5kA	40kA	31.5kA
  近區故障開斷電流		IscX90%、IscX75% (kA)
  額定失步開斷電流		IscX25%   (kA)
  1Min工頻耐受電壓（有效值）	斷口	275+84   kV	275kV	275+84   kV	275kV
  	對地	275kV	275kV	275kV	275kV
  雷電沖擊耐受電壓（峰值）	斷口	650+119   kV	650kV	650+119   kV	650kV
  	對地	650kV	650kV	650kV	650kV
  機械壽命		10000次
  無線電干擾水平		≤500μV
  電壽命		20次
