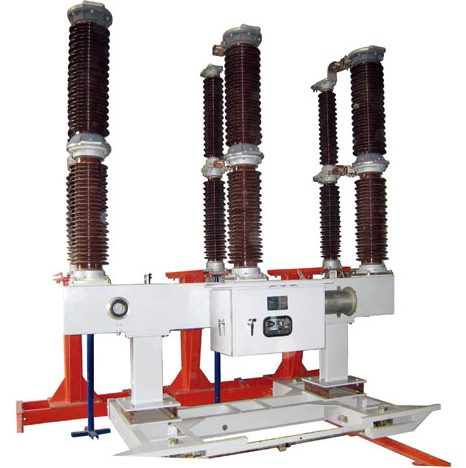

LW36-126六氟化硫斷路器組合電器

•




  產品概述:
  LW36-126六氟化硫斷路器組合電器，是由LW36-126高壓六氟化硫斷路器、隔離插頭、電壓互感器、電流互感器、避雷器、移動模塊等電氣元件組合的三相交流50Hz，戶內用高壓電力設備。該產品將電力系統中的一次元件，斷路器及其操動機構、電壓互感器、電流互感器、避雷器等固定于可移動的模塊之上，并配置隔離插頭，形成不同單元的組合式高壓電器。適用于城網變電所作為線路開斷短路電流、轉換負載，以及保護、控制、測量之用。

  應用范圍:
  適用于城網變電所作為線路開斷短路電流、轉換負載，以及保護、控制、測量之用。

  主要參數:

  項目		參數
  額定電壓		126kV
  額定電流		3150A（斷路器）、2500A（隔離插頭）
  額定頻率		50Hz
  額定短路開斷電流Isc		31.5/40kA
  近區故障開斷電流		IscX90%、IscX75% (kA)
  額定短路關合電流（峰值）		80/100kA
  額定峰值耐受電流		80/100kA
  首開極系數		1.5
  額定短時耐受電流（有效值）4s		31.5/40kA
  1Min工頻耐受電壓（有效值）	斷口	230+73   kV
  	對地	230kV
  雷電沖擊耐受電壓（峰值）	斷口	550+103kV
  	對地	550kV
  開斷時間		≤60ms
  合閘時間		≤100ms
  分閘時間		25-35ms
