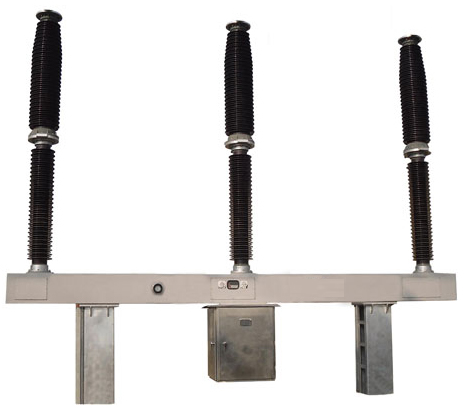

LW43A-252型高壓SF6斷路器

•




  產品概述:
  LW43A-252高壓六氟化硫斷路器是三極交流50Hz戶外高壓開關設備。主要用于220kV電力系統的控制和保護，也可作為聯絡斷路器使用。

  應用范圍:
  主要用于220kV電力系統的控制和保護，也可作為聯絡斷路器使用。

  主要參數:


  項目		參數
  海拔		1000m		2000m
  環境溫度		-30℃-40℃	-40℃-40℃	-30℃-40℃				-40℃-40℃
  額定電壓		252kV
  額定電流		4000A
  額定短路開斷電流Isc		50kA	40kA		50kA				40kA
  額定短路關合電流（峰值）		125kA	100kA		125kA				100kA
  額定短時耐受電流（有效值）		50kA	40kA		50kA				40kA
  近區故障開斷電流		IscX90%、IscX75% (kA)
  額定失步開斷電流		IscX25%   (kA)
  1Min工頻耐受電壓（有效值）	斷口	460、460+145 kV	460kV			460kV				460kV
  	對地	460kV	460kV			460kV				460kV
  雷電沖擊耐受電壓（峰值）	斷口	1050、1050+206 kV	1050kV			1050kV				1050kV
  	對地	1050kV	1050kV			1050kV				1050kV
  主回路電阻		≤55μΩ
  機械壽命		10000次
  無線電干擾水平		〈500μV
  電壽命		16次	20次				16次				20次
