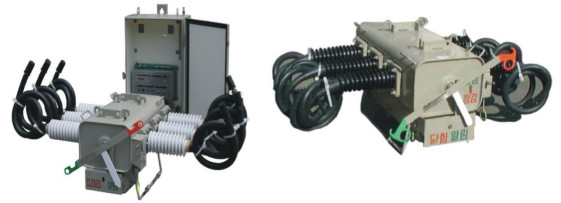

PGS上高壓六氟化硫斷路器 (模壓電纜出線)
-
1、概述：
SPG-12/24/40.5型戶外柱上安裝的負荷開關適合用于額定電壓12/24/40.5kV,額定電流630A、50/60Hz配電網開斷、關合電力系統中的負荷電流、過載電流，能夠自動將發生故障的配電線路區段隔離開。開關帶有新技術的電子控制器，可以手動操作、電動操作和遠距離操作。電子控制器裝在不銹鋼箱體內，能夠適合各種氣候條件下使用。此外，箱體內還可安裝了有線和無線調制解調器，可以實現遠距離監視和控制。簡單的柱上安裝布置方便、快速，降低施工成本。
2.標準使用條件：
此SF6氣體負荷開關適應運行條件：
2.1環境溫度
2.1.1周圍空氣溫度：上限＋50℃，下限－40℃。
2.1.2相對濕度：100%
2..2海拔不超過3000m。
2.3風壓不超過700pa（相當于風速34m/ｓ）。
2.4地震烈度：8度。
2.5安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。
2.6污穢等級：Ⅲ類、Ⅳ類。
3.特征：
3.1SF6氣體絕緣
3.1.1SF6氣體是無毒、不可燃的電絕緣氣體，具有極佳的滅弧特性。
3.2套管多樣性
3.2.1除了標準陶瓷套管外，還可以提供多種方案，包括在環氧設備套管上的橡膠絕緣子。
3.3可見的斷開/閉合狀態
3.3.1站在地上很容易看清用顏色標記的主觸點位置指示器（綠 – 斷開；紅 – 閉合）。該指示器與主觸點驅動軸總成直接連接，確保準確顯示觸點狀態。
3.4快速操作
3.4.1采用彈簧儲能的操作機構確保快速合閘與分閘操作（少于100毫秒）。
3.5可以實現遙控
3.5.1備有電子控制器，既可就地操作，也可用FTU界面實現主控臺操作。
3.6堅固耐用的開關
3.6.1開關采用經過驗證的堅固耐用、抗腐蝕的材料（軍艦專用304L不銹鋼鋼板）做成，確保有很長的使用壽命（30年），并能實施一系列操作，具有柱上設備理想的特性。
3.7標準
3.7.1每一開關出廠前已經充裝好SF6氣體，密封處理，并按IEC60265-1（1988）、GB3804-1990標準進行試驗。
4.類型與額定值：
4.1產品型號
4.2產品型號說明
4.4參數額定值
表1
序號
名 稱
單位
數 據
1
額定電壓
kV
12
24
40.5
2
額定頻率
Hz
50/60
50/60
50/60
3
額定絕緣水平
(所充SF6氣體0.07Mpa
/ 20℃時）
雷電沖擊耐壓
相間,相對地
kV
75
125
185
斷口
85
145
215
工頻耐壓
1min
相間,相對地
kV
42
64
95
斷口
50
79
110
4
零表壓下的絕緣水平
工頻耐壓1min
kV
30
反相耐壓1min
30
最高相電壓5min
9
5
額定電流
A
630
630
630
6
額定開斷負荷電流 （0.07Mpa / 20℃時）
A
630
630
630
外形尺寸（mm）
安裝尺寸（mm）
套管爬距（mm）
A
B
C
長×寬
12Kv
225
435
500
500×125（280）
556
24kv
300
435
500
500×125（280）
840
40.5Kv
350
435
500
700×125（280）
1250

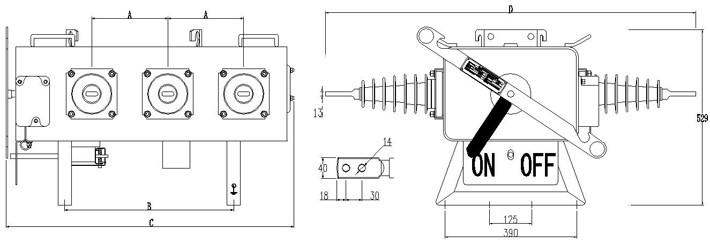

5.外形尺寸：
