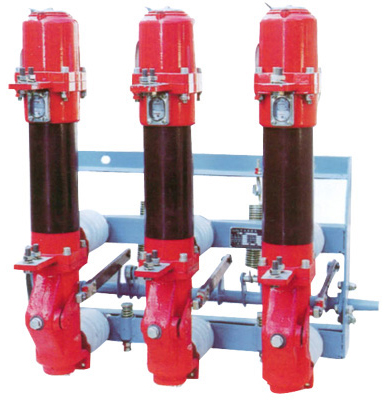

SN10-10(12KV)戶內高壓少油斷路器
-
一、SN10-10少油斷路器概述
SN10-10系列少油斷路器由框架，油箱及傳動部分組成。框架上裝有分閘限位器，合閘緩沖，分閘彈簧及6只支持絕緣子。傳動部分有斷路器主軸，絕緣拉桿等。油箱固定在支持絕緣子上。
本斷路器的滅弧室設計為縱橫吹和機械油吹聯合作用滅弧，在短時間內可有效地滅大，中，小電流。SN10-10 I型。II型及SN10-10III/1250-40型為單筒結構，SN10-10/III/2000-40型和SN10-10/3000/40型附加一幅筒成為雙筒結構，由于副筒不產生電弧，故其觸頭不用耐弧合金，亦不裝滅弧室。二、主要技術參數
額定電流（KA）
雷電沖擊耐壓（全波）KV
額定電流（A）
額定短路開斷電流（KA）
額定峰值耐受電流（KV）
額定短路持續時間（S）
重量總體（KG）
10
75
630
40
4
100
1000
16
50
120
1250
20
60
140
2000
31.5
80
170
3000
40
125
190
型號
尺寸（毫米）
x
y
A
B
C
D
Φ
SN10-10Ⅰ/630
475
815
50
20
40
/
13
SN10-10Ⅰ/1000
475
815
80
20
40
40
13
SN10-10Ⅱ/1000
485
858
80
20
40
40
13
SN10-10Ⅲ/1250
497
925
100
25
50
50
18
SN10-10Ⅲ/2000
647
925
100
25
50
50
18
SN10-10Ⅲ/3000
檢驗項目
單位
合格標準
I型
II型
III型1250
III型3000
合閘位置導電桿上端距
上接線上端面
mm
130±1.5
付筒上法蘭端面
106
＋
－
觸頭架上端面
120±1.5
136
＋1
136
＋1
－2
－2
導電桿行程
主筒
mm
145
＋4
155
＋4
157
＋4
157
＋4
－3
付筒
－3
－3
－3
66
＋4
－3
回路電阻
μΩ
100
60
40
17
低電壓剛合速度
m/s
≥3
≥3.8
≥4
≥4
剛合速度
≥3.5
≥40
≥4
≥4
剛合速度
3+0.3
三相分閘不同期性
ms
≤2;三相尺寸之差免試≯2mm
工頻耐壓
42KV,1mm無擊穿閃絡
油耐壓
不低于25KV

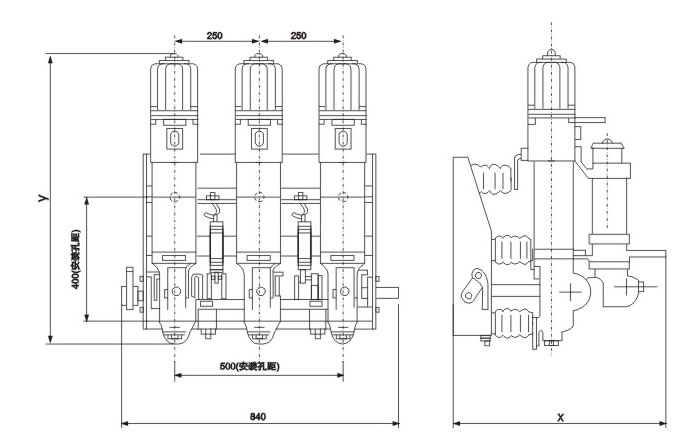

三、外形安裝尺寸
